Grafik Lingkaran pada SPSS (Seri 3 Grafik)

Salah satu jenis grafik yang sering digunakan terutama untuk menggambarkan proporsi dari kategori data adalah grafik lingkaran (pie). Karenanya, pada postingan kali ini kita akan membahas mengenai cara membuat grafik lingkaran pada SPSS.
Sebagai latihan, data yang kita gunakan sama dengan data pada postingan sebelumnya (yaitu data tingkat pendidikan dan pendapatan dari 30 orang responden penelitian). Lihat tulisan ini.
Setelah menginput data tersebut, klik Graphs > Legacy Dialogs > Pie. Akan muncul tampilan berikut:

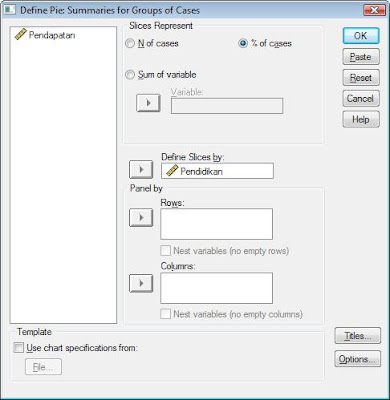

Dari tampilan tersebut, pilih Summaries for group of cases (lihat catatan pada tulisan sebelumnya untuk penggunaan pilihan yang lainnya). Kemudian klik Define. Akan muncul tampilan berikut:

Misalnya kita ingin menggambarkan grafik lingkaran untuk pendidikan.
Pada Slices Represent, kita diminta untuk memilih apakah irisan dari grafik lingkaran akan menggambarkan jumlah kasus (N of cases), persentase atau proporsi masing-masing kategori (% of cases) atau jumlah dari variabel (Sum of variable). Untuk latihan kita pilih saja % of cases.
Selanjutnya pada kotak Define Slices by: masukan variabel Pendidikan. Kemudian klik OK, maka akan muncul output grafik lingkaran sebagai berikut:

Perhatikan, grafik lingkaran yang dihasilkan masih sangat sederhana dengan elemen grafik yang sangat terbatas. Untuk menambah elemen grafik agar lebih komunikatif dalam penggambaran data, buka Chart Editor dengan cara klik kanan pada bidang grafik kemudian klik SPSS Chart Object dan klik Open (lihat tampilan dibawah ini)

Akan muncul tampilan Chart Editor sebagai berikut:

Melalui menu-menu yang ada pada Chart Editor tersebut, kita bisa mengatur ukuran dari lingkaran, membuat tampilan jadi tiga dimensi, memberikan label pada masing-masing irisan dari lingkaran, memberi judul, mengganti warna dan lainnya. Silakan dicoba-coba (tidak dibahas dalam postingan ini karena akan terlalu panjang).
Salah satu contoh setelah pengeditan (diberi judul, label irisan dan dijadikan tiga dimensi) diberikan sebagai berikut:

Ok, cukup sekian dulu. Akan kita lanjutkan pada tulisan berikutnya mengenai cara membuat grafik lingkaran pendidikan yang dikelompokkan berdasarkan pendapatan seperti data latihan yang kita diatas.
